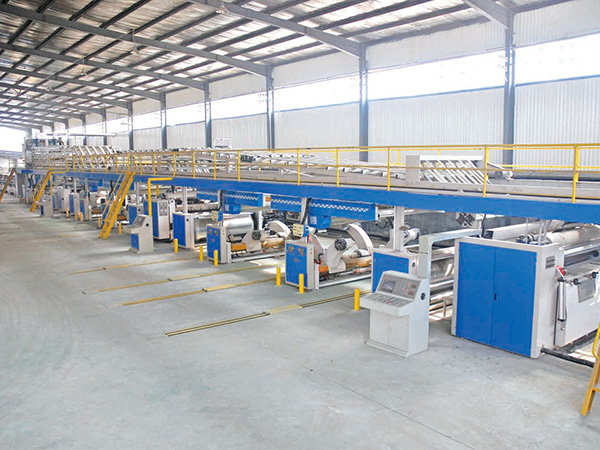

Ligne de Production de Carton Ondulé 3/5/7 Plis
Utilisé pour fabriquer du carton ondulé à trois/cinq/sept couches
Avec l'évolution de l'emballage en carton, la demande de technologies d'emballage avancées a considérablement augmenté, en particulier pour les produits d'exportation nécessitant des normes d'emballage strictes. Pour répondre aux demandes actuelles, nous avons développé une ligne de production automatique de carton ondulé à haute vitesse et haute résistance, capable de produire une large gamme de spécifications de carton. Cette machine de carton ondulé se distingue par son fonctionnement continu, son automatisation élevée et son efficacité de production exceptionnelle, en faisant une solution idéale pour les usines de cartons de grande et moyenne taille. Notre ligne de production de carton ondulé utilise du papier en rouleau (à la fois pour les faces et pour le noyau) comme matières premières. Tout le processus implique onduleuse, colleuse et découpeuse pour créer du carton ondulé à 3/5/7 couches.
L'équipement de production de carton ondulé proposé par Huayu a été conçu pour répondre à la demande croissante d'emballages de haute qualité, se démarquant par sa polyvalence dans la fabrication de diverses spécifications et sa capacité à soutenir une production continue et efficace.
L'onduleuse est composé de plusieurs unités connectées par un cadre en acier structurel et un mécanisme de convoyage. Sous le contrôle du système de réglage de vitesse électromagnétique AC (contrôle informatique), la ligne de production de carton ondulé peut accomplir une production sans interruption, depuis l'alimentation jusqu'à la sortie du carton ondulé fini.
| Modèle | Taille (mm) | Vitesse (m/min) |
| 1400 | 70/100/120/150/180/200/250/300 | |
| 1600 | 70/100/120/150/180/200/250/300 | |
| 1800 | 70/100/120/150/180/200/250/300 | |
| 2000 | 100/120/150/180/200/250/300 | |
| 2200 | 100/120/150/180/200/250/300 | |
| 2500 | 150/180/200/250/300/350 |
- Fixez les rouleaux de papier sur le support du moulin avec ou sans arbre.
- Préchauffez le papier à cannelé et le papier carton sur des cylindres de préchauffage et assurez-vous qu'ils contiennent une humidité appropriée.
- Alimentez le papier à cannelé et le papier carton préchauffés dans le facer simple et réalisez un préchauffage une fois de plus.
- Le rouleau supérieur ondulé et le rouleau inférieur ondulé presseront le papier à cannelé pour former une cannelure. Celle-ci est jointe au papier carton avec de l'adhésif pour former une plaque simple face.
- À l'aide d'un dispositif de levage, le carton ondulé simple face sera soulevé jusqu'au convoyeur aérien et ensuite convoyé vers le préchauffeur multiple. Pendant la lenteur du convoyage, le carton simple face peut sécher naturellement.
- Après avoir été chauffée dans le préchauffeur multiple, la plaque sera convoyée dans la machine à encoller pour un autre encollage.
- Ensuite, via le séchage, le collage et le refroidissement, nous pouvons obtenir des plaques ondulées formées et plates.
- Enfin, dans la découpeuse, le carton ondulé peut être découpé à la largeur requise.
- HUAYU propose toutes sortes de machines à onduler avec une largeur de 1,6 à 2,5 mètres et une vitesse de machine de 60 à 180 m/min. Notre ligne de production peut produire des cartons ondulés de 3 à 7 couches avec différentes tailles de cannelure. De plus, les cartons ondulés présentent une cannelure uniforme, une grande résistance et des dimensions précises.
- Le simple facer de notre ligne de production de carton ondulé utilise une alimentation par aspiration sous vide. Les rouleaux ondulés sont traités par une rectifieuse CNC de haute précision. Le plus grand diamètre atteint Φ408mm.
- Le double facer adopte une conception entièrement modulaire, permettant toute combinaison de 10 à 21 boîtes de chauffage. Notre double facer est doté de la dernière structure qui peut éviter efficacement les inconvénients des structures traditionnelles, améliorant ainsi la vitesse de production et réduisant le taux de déchets ainsi que la puissance du moteur principal et l'usure de la courroie d'entraînement.
- La découpe transversale rotative de notre ligne de production de carton ondulé est entraînée par un moteur servo contrôlé par ordinateur, assurant ainsi une découpe de haute précision.
- La découpeuse à lame mince est conçue avec des lames de 1,2 mètre. Lors de la découpe, le bord du carton est plat et ne présente pas de bavures ni de fissures. La lame est équipée d'un dispositif de refroidissement à air et d'un dispositif de réaffûtage automatique. L'agencement des lames est contrôlé par ordinateur. Le temps de changement de spécifications est de 5 à 15 secondes.
- Cette ligne de production de carton ondulé est équipée d'une découpeuse à levage qui garantit que la lame mince peut couper le carton sur le côté, évitant ainsi efficacement le décalage latéral d'impression et améliorant considérablement la qualité d'impression.
- Le double empileur à alimentation haute vitesse est contrôlé par PLC avec écran tactile, ce qui facilite l'interaction homme-machine. Le moteur principal est doté d'un contrôle de fréquence variable, permettant ainsi d'économiser de l'énergie. L'empileur est disponible en options automatique et manuelle, réduisant la force de travail.
