Série ZJ-F
Dérouleur Hydraulique

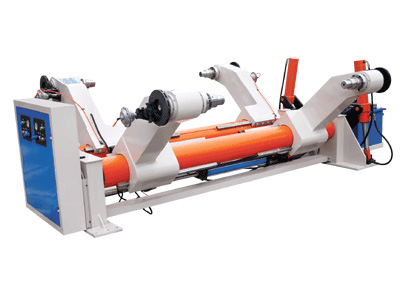

Le dérouleur hydraulique sans arbre, similaire à celui électrique, est également utilisé pour soutenir et fixer les rouleaux de papier ondulé. Les bras, cependant, sont actionnés par la pression hydraulique, serrant, soulevant et ajustant les rouleaux de papier.
Paramètres techniques
| Largeur du papier | 800-2500mm |
| Diamètre du rouleau de papier | Φ350-1500mm |
| Max. poids par côté | 5000kg (épaisseur: 45mm) |
| Diamètre de l'arbre principal | Φ240mm (épaisseur: 55mm) |
| Pression de source d'air | 0.6-0.9 MPa |
| Alimentation électrique | 380V, 50Hz, 11kw |
| Dimensions (L×W×H) | 4550 ×1600 ×1650mm |
| Pression de travail du cylindre Hydraulique | 12-16 MPa |
| Plage de travail du cylindre Hydraulique (basculement) | Φ100mm ×460mm |
| Diamètre du cylindre Hydraulique (serrage) | Φ63mm ×720mm |
Caractéristiques principales
- Le dérouleur hydraulique est doté de quatre bras de soutien symétriques capables de serrer deux rouleaux de papier.
- Tout mouvement tel que le serrage, le levage, l'abaissement, l'ajustement, etc., est entraîné par un moteur hydraulique.
- La tension de la bande peut être contrôlée par un frein pneumatique ou un frein manuel.
- La largeur effective varie de 900 mm à 2200 mm ; le diamètre maximum du rouleau de papier est de 1500 mm.
- La charge maximale que le dérouleur peut supporter est de 3 tonnes.
