Série HUAYU-B
Combiné Imprimeur Flexo avec Sécheur, Mitrailleuse et Palettiseur
Ligne de production entièrement automqtique de boîtes en carton ondulé
En tant qu'élément essentiel de la ligne de production de cartons ondulés, notre Combiné Imprimeur Flexo avec Sécheur, Mitrailleuse et Palettiseur HUAYU-B, tout comme la série A, est principalement conçue pour l'impression de haute qualité et de couleurs précises sur les cartons ondulés, en particulier pour l'impression par-dessus.
Paramètres techniques
| Modèle | ||||||
| Max. vitesse de conception (pcs/min) | 200 | 200 | 200 | 160 | 160 | |
| Vitesse de travail (pcs/min) (dépendant de la taille du carton et de l'impression) | 0-180 | 0-160 | 0-160 | 0-140 | 0-140 | |
| Max. format d'alimentation (mm) | 1000×2200 | 1200×2400 | 1200×2800 | 1400×2400 | 1400×2800 | |
| Max. format d'impression (mm) | 980×2000 | 1150×2200 | 1150×2600 | 1350×2200 | 1350×2600 | |
| Min. format d'alimentation (mm) | 280×580 | 360×700 | 360×700 | 380×700 | 380×700 | |
| Min. format de slotter | Reverse | 235×65 | 265×100 | 265×100 | 265×100 | 265×100 |
| Positive | 135×135 | 165×165 | 165×165 | 165×165 | 165×165 | |
| Épaisseur standard de la plaque d'impression | 7.2mm | 7.2mm | 7.2mm | 7.2mm | 7.2mm | |
(Le format peut être personnalisée selon les exigences du client)
Caractéristiques principales
- Écran tactile et systèmes de contrôle motorisés pour une utilisation intuitive et précise.
- Construction de haute qualité avec des matériaux et des composants durables.
- Engrenages de transmission fabriqués en aciers alliés premium et traités par cémentation, trempe et rectification pour une dureté HRC58-62, garantissant une résistance et une longévité exceptionnelles.
- Axe moteur principal à connexion à clavette pour minimiser le jeu de connexion et maintenir une précision d'impression durable.
- Dispositif de transmission à lubrification continue par double pompe à huile pour un fonctionnement optimal.
- Fonctions de mise à zéro automatique et de réinitialisation de la mémoire pour une configuration et une utilisation simplifiées.
- Conçue pour la fabrication de boîtes en carton ondulé de petite taille.
- Vitesse maximale de la machine pouvant atteindre 120 feuilles par minute pour une production efficace.
Composants du Combiné Imprimeur Flexo avec Sécheur, Mitrailleuse et Paletiseur Série HUAYU-B
- Cette machine de fabrication de cartons est conçue avec un système d'alimentation par bande à entraînement frontal pour un contrôle précis de l'alimentation du carton. Un ventilateur d'aspiration est utilisé pour faciliter l'alimentation des cartons gauchis. La force d'aspiration peut être ajustée en fonction de vos besoins réels.
- La plaque avant est réglée manuellement, avec une échelle graduée indiquant la position ajustée.
- Le mouvement d'avant en arrière du panneau arrière est ajusté par ordinateur avec un affichage numérique. Son angle est réglé manuellement.
- Le guide latéral est également ajusté par ordinateur. Le paramètre à ajuster peut être prédéfini via l'écran tactile.
- Combiné Imprimeur Flexo avec Sécheur, Mitrailleuse et Palettiseur est conçue avec un dispositif d'élimination de la poussière au niveau de l'unité d'alimentation pour nettoyer la poussière et les impuretés sur le carton, améliorant ainsi la qualité d'impression.
- Le réglage de la fréquence du moteur principal est contrôlé par un programme PLC.
- L'interface homme-machine est équipée d'un écran LCD pour une utilisation intuitive et un contrôle précis.
- La plaque d'éjection de carton en aluminium revient automatiquement à zéro chaque fois que la machine s'arrête.
- Ce système d'alimentation est idéal pour les cartons ondulés simple paroi, double paroi et triple paroi.Le carton ondulé E est également compatible avec ce système d'alimentation.
L'unité d'impression de notre Combiné Imprimeur Flexo avec Sécheur, Mitrailleuse et Palettiseur série B est disponible pour l'impression de 1 à 5 couleurs, voire plus. En plus des cartons ordinaires, elle permet également l'impression de cartons polychromes de haute qualité et de précision, tels que des caisses à fruits, des coffrets cadeaux, des caisses à bière, etc.

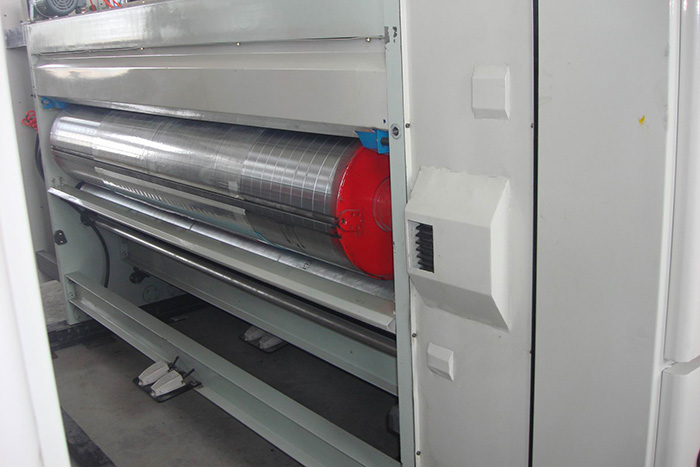

Caractéristique de l'unité d'impression- L'unité d'impression est équipée d'un rouleau d'anilox en acier pour une durabilité et une résistance à l'usure accrues.
- Le système d'encrage utilise un rouleau tampon en caoutchouc pour un transfert d'encre précis et régulier sur la plaque flexo.
- Grâce au dispositif de changement rapide de plaque flexo, la plaque flexo peut être montée et démontée facilement, minimisant les temps d'arrêt.Le réglage de phase d'impression est contrôlé par un automate programmable (PLC) et un écran tactile, permettant un ajustement précis à 360 degrés.
- Le dispositif de réglage de phase à engrenages universel offre une longue durée de vie et une grande fiabilité.
- La machine à imprimer flexo est équipée d'un frein automatique qui empêche le cylindre d'impression de tourner lorsqu'il est séparé ou en phase d'ajustement, garantissant ainsi le maintien de la position initiale des engrenages.
- Grâce au système de remise à zéro automatique, le cylindre d'impression revient automatiquement à sa position initiale après nettoyage.
- L'imprimante est équipée d'un dispositif automatique de levée du rouleau d'anilox, qui soulève automatiquement ce dernier et le sépare de la plaque d'impression lorsque l'alimentation s'arrête, évitant ainsi tout contact indésirable.
- Tous les réglages de jeux se font par ordinateur pour une précision et une répétabilité optimales.

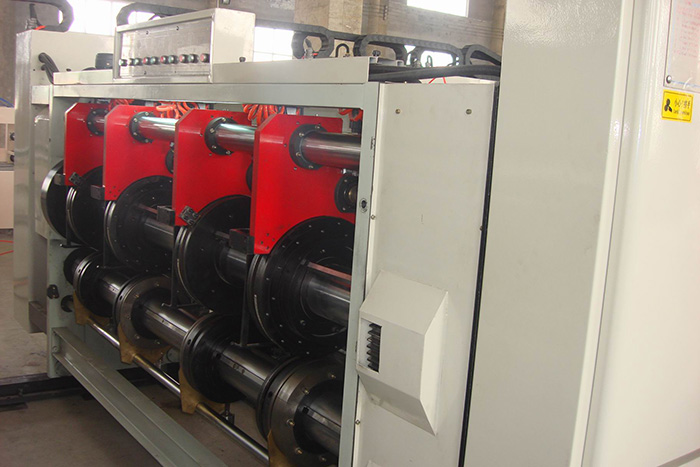

L'unité de rainurage ou mitrailleuse de la série HUAYU-B est conçue pour la fabrication de cartons ondulés standard. Le carton imprimé subit à cet endroit le rainurage et la découpe .Le réglage de la taille des rainures et de la hauteur du carton peut être manuel ou motorisé, offrant ainsi une flexibilité pour répondre à différents besoins de production.
Caractéristique de l'unité rainurage- Le réglage de la phase de rainurage et de la hauteur du carton est contrôlé par un automate programmable (PLC) et un écran tactile couleur pour une précision et une répétabilité optimales.
- La fonction de double ajustment de fréquence permet un contrôle encore plus précis du processus de rainurage.
- Grâce à sa structure à engrenages planétaires, le dispositif de réglage de phase garantit une longue durée de vie.
- Les lames de rainurage de 7 mm de large sont fabriquées à partir d'alliages traités thermiquement et rectifiés, assurant ainsi un tranchant acéré et une haute précision pour des rainures nettes et uniformes.
- L'intervalle entre le rainurage et le marquage est contrôlé avec précision par une vis à billes, un automate programmable (PLC) et un écran tactile.
- Le rainureur est équipé d'un système de mise à zéro automatique avec des fonctions d'alignement initial et de réinitialisation de la mémoire pour une configuration et une utilisation simplifiées.
- L'interface de commande conviviale avec écran tactile couleur garantit une utilisation simple et intuitive.

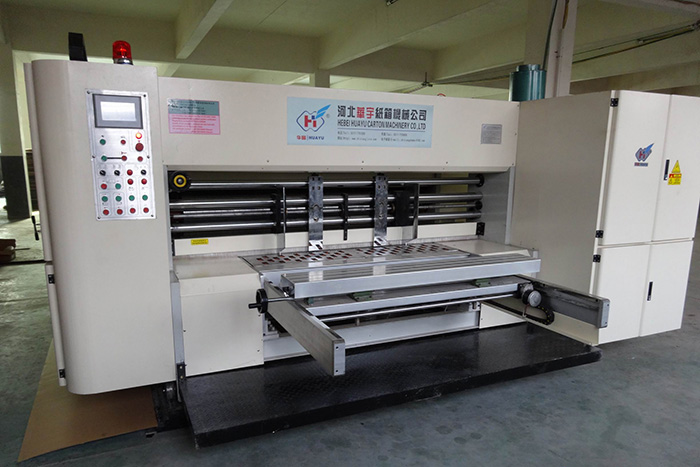

L'unité de découpe dans cette série de flexo-imprimante, découpeuse et empileuse est idéale pour la découpe de cartons ondulés spéciaux en installant différents gabarits de découpe. Elle peut découper de 2 à 3 ou plus de cartons en une seule fois.
Caractéristiques de l'unité de découpe- Le rouleau amortisseur en caoutchouc peut se déplacer automatiquement et de manière circulaire dans la direction axiale.
- Grâce à son revêtement en caoutchouc de première qualité, le rouleau amortisseur assure des performances optimales.
- Il est équipé d'un dispositif de réparation automatique pour les rouleaux amortisseurs usés.
- La vitesse linéaire des rouleaux supérieur et inférieur est automatiquement compensée après leur réparation.
- L'unité de découpe est polyvalente, ce qui permet un changement rapide entre la rainure et la découpe.
